Neuer Versuchsstand für Ringspaltmörtel

Forschungs- und Entwicklungsarbeit der STUVA

Eine richtig ausgeführte Ringspaltverpressung beim Tüb­bingtunnel ist eine Grundvoraussetzung für einen qualitativ hochwertigen Tunnelausbau. Sie liefert aber auch einen entscheidenden Beitrag für eine hohe Vortriebsleistung beim maschinellen Vortrieb. Um die Ringspaltverpres­sung weiter zu optimieren hat die STUVA in Köln eine komplexe und ausge­klügelte Anlage für Versuche mit Ringspaltmörteln entwickelt. Damit unter­streicht die renommierte Studiengesellschaft für Tunnel und Verkehrsanlagen einmal mehr ihre Bedeutung im Bereich Forschung und Entwicklung rund um Bauweisen für unterirdische Verkehrsanlagen.

Ringspaltmörtel verfüllt den Ringraum zwischen Tübbingausbau und umgebendem Gebirge, der durch den notwendigen Überschnitt der Tunnelvortriebsmaschine ent­steht. Er besteht normalerweise aus Zuschlagkörnung, Zement, Wasser und gege­benenfalls Zusatzmitteln. Die richtige Mischung basiert auf Erfahrungswerten und wird zumeist nach dem Trial-and-Error-Verfahren auf der Baustelle experimentell verbessert.

In den letzten Jahren ist die Entwicklung von Ringspaltmörteln – insbesondere durch Sonderprodukte wie Mehrkomponentenmörtel – immer komplexer geworden. Denn mittlerweile kommen viele Ersatzstoffe und Zusatzmittel zum Einsatz, die bislang hochwertigen Konstruktionsbetonen vorbehalten waren:

  • Flugaschen und Gesteinsmehle,
  • Beschleuniger zur Erhöhung der Frühfestigkeit,
  • Schaumbildner zur Beeinflussung von Porosität und Dichte oder
  • Viskositätsmodifizierer (VMA) und Fließmittel zur Anpassung der Fließ­fähigkeit.

Breites Spektrum an Testparametern

Mit Hilfe des neuen STUVA-Versuchsstands für die Ringspaltverpressung (Bild 1) können nicht nur konventionelle Ringspaltmörtel untersucht, sondern auch der Ein­fluss der einzelnen Komponenten für innovative Entwicklungen systematisch analy­siert werden. So sind gezielte Optimierungen möglich, die im Rahmen von Baustel­lenversuchen zu umfangreich oder zu zeitaufwändig wären. In der Anlage können beispielsweise sämtliche Mörtelkomponenten volumen- und druckmäßig aufeinander abgestimmt und messtechnisch überwacht werden (Bild 2). Derzeit ist die Testan­lage der STUVA auf vier Komponenten ausgelegt: dem Mörtel- bzw. der Zement­leimkomponente können bis zu zwei Additivströme sowie druck- und volumendosiert Druckluft zugegeben werden.

Der Versuchsstand ist modular aufgebaut, sodass Bauteile einfach gegeneinander ausgetauscht werden können. Dazu zählen etwa die Verpresspumpen, die Quer­schnitte der Förderleitung oder auch die Additiv-Zugabeeinrichtungen. Auch der Querschnitt und die Länge der Lisenen, durch die der Mörtel beim Vortrieb in den Ringraum gedrückt wird, sind einfach zu variieren. Diese Lisenen münden in der Versuchsanlage in einen Druckkessel, um den Gegendruck im realen Ringraum durch einen künstlichen Druck im Kessel aktiv beeinflussen zu können. Zusätzlich können in den Kessel Filterelemente eingebaut werden, um die Gebirgsdurchlässig­keit zu modellieren und die Auswirkungen der Mörteleigenschaften auf das Dränie­rungsverhalten – mit dem Ziel einer frühen Festigkeitsentwicklung – zu untersuchen. Eine Besonderheit stellt ferner die Möglichkeit zur Herstellung von Probekörpern dar: diese können nicht nur unter atmosphärischen Druckbedingungen, sondern auch unter Gegendrücken von bis zu 10 bar entnommen werden.

Anwendungsbeispiel: Wasserdurchlässiger Ringspaltmörtel

Derzeit wird mit finanzieller Unterstützung durch das Bundesministerium für Wirt­schaft und Energie (BMWi) auf der neuen Anlage ein wasserdurchlässiger Ring­spaltmörtel entwickelt. Der Einsatz eines derartigen Spezialmörtels bietet sich beim Tunnelbau im Festgestein immer dann an, wenn hohe Gebirgswasserdrücke auftre­ten und somit eine druckdichte Ausführung der Tunnelschale wegen der hohen La­sten aus Wasserdruck zu sehr dicken Tunnelschalen führen würde. Das Gebirgs­wasser wird dann durch den wasserdurchlässigen Mörtel (Bild 3) außen an der tra­genden und wasserdichten Tübbingschale vorbei- und am Fußpunkt der Schale ab­geführt – ähnlich wie bei der sogenannten Regenschirmabdichtung in der Spritzbe­tonbauweise. Bei der Entwicklung eines solchen Mörtels muss beachtet werden, dass dieser trotz hoher Wasserdurchlässigkeit noch gut pumpbar sein muss – zwei Anforderungen, die allerdings in direkter Konkurrenz zueinander stehen. Die bisher erzielten Ergebnisse sind sehr vielversprechend.

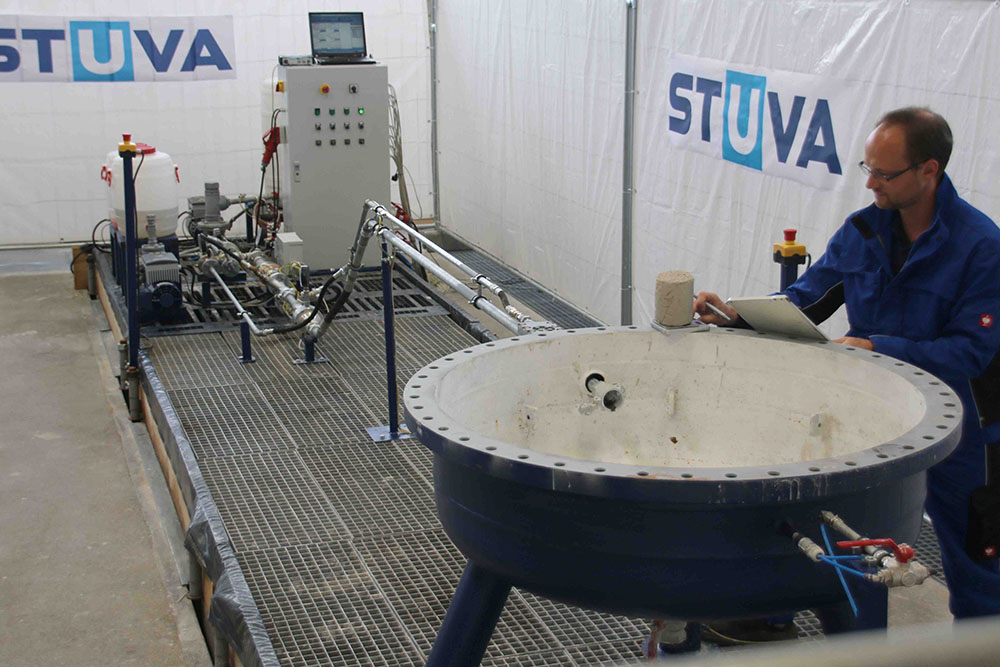

Bild 1: Der neue Versuchsstand für Ringspaltmörtel (Foto: STUVA)
Bild 2: Komplexe Fördertechnik und genaue Messwertaufnehmer garantieren repro-duzierbare Ergebnisse (Foto: STUVA)
Bild 3: Der neu entwickelte Ringspaltmörtel ist extrem wasserdurchlässig (Foto: STUVA)
Ansprechpartner
Prof. Dr.-Ing. Roland Leucker
STUVA e.V.
+49 221 59795-11
+49 221 59795-50

Dr.-Ing. Christian Thienert
STUVA e.V.
+49 221 59795-24
+49 221 59795-50
